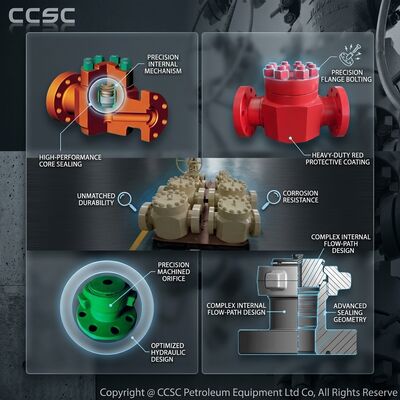

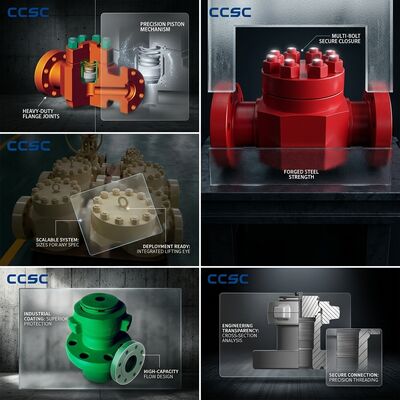

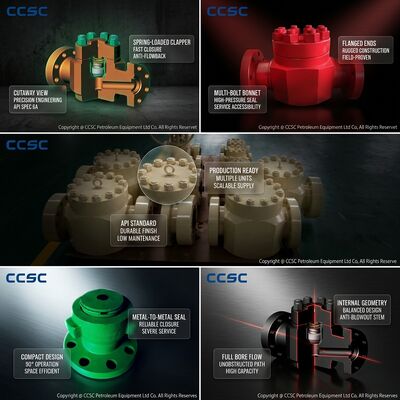

Valvola di controllo in linea di Hammer Union API 6A Figura 1502 Connessione terminale 15000psi Acciaio forgiato per le operazioni di fratturazione

La valvola di controllo in linea Hammer Union con le connessioni finali di Fig. 1502 è progettata appositamente per le richieste di alta intensità di fratturazione idraulica, cementazione,le operazioni di collaudo di pozzi in cui la diffusione è rapida, la prevenzione assoluta del deflusso e la riconfigurazione frequente definiscono l'ambiente operativo.e manipolazione assistita da gru per ogni ciclo di connessione e disconnessione, la progettazione dell'unione a martello consente il trucco e la rimozione senza utensili utilizzando chiavi a martello standard, riducendo il tempo di messa a punto per un'intera pompaggio ad alta pressione da ore a minuti.Questa valvola di controllo certificata API 6A dispone di un corpo in acciaio legato forgiato per 15,000psi di pressione di lavoro continua, un meccanismo di chiusura delle valvole a molla che impedisce il flusso inverso entro millisecondi dall'arresto della pompa,con una configurazione del cofano di ingresso superiore che consente un servizio completo dei componenti interni senza rimuovere il corpo della valvola dalla rete di tubazioni di unione martelloLe connessioni finali a martello della Fig. 1502 su entrambe le porte di ingresso e di uscita utilizzano la nocciolina di ala standard del settore e il design del filo Acme con sigilli a labbra intercambiabili.fornendo un sigillo di pressione auto-energico metallo-metallo che aumenta l'efficacia con l'aumento della pressione del sistema, un vantaggio fondamentale per la sicurezza nelle operazioni di fratturazione ad ultraalta pressione in cui l'integrità della connessione ha un impatto diretto sulla protezione del personale e sul contenimento ambientale.

• Fig. 1502 Collegamenti rapidi di martello:Le connessioni di fine martello standard del settore con attacchi a nocciolo e sigilli unificabili sostitutivi consentono un rapido trucco, test di pressione e rottura senza avvitamento, saldatura,o attrezzature specializzate per la coppia, riducendo notevolmente il tempo non produttivo durante il rilevamento e il rilevamento della fratturazione.
• Corpo ad alta pressione in acciaio legato forgiato:La costruzione di una carrozzeria forgiata in un solo pezzo in acciaio legato degassato al vuoto elimina la porosità, le inclusioni e le incoerenze strutturali inerenti ai corpi delle valvole fuse,fornendo l'integrità metallurgica essenziale per il servizio di pressione ciclica a 150,000 psi con tassi di pompaggio tipici superiori a 100 barili al minuto.
• Risposta di chiusura del battistrada in millisecondi:Il flapper a molla a torsione inizia a chiudere il flusso immediatamente in avanti cessa o tenta di invertire, raggiungendo il pieno contatto metallico-metallico del sedile in circa 50 millisecondi,prevenire efficacemente il martello dell'acqua e danni di rotazione inversa che distrugge pompe centrifughe non protette e pompe a spostamento positivo estremità del fluido.
• Intercambiabilità completa con i disegni OEM:progettato per le stesse dimensioni dell'involucro, pressioni nominali e specifiche di connessione terminale come i principali modelli di valvole di controllo OEM,che consentono la sostituzione diretta senza modifiche delle tubazioni, bobine di adattamento o ricualificazione di gruppi di linee di flusso ad alta pressione esistenti.
• Accesso al servizio di ingresso superiore:La rimozione del segmento superiore di ritenuta del cofano e del tappo del corpo consente l'accesso completo all'assemblaggio delle alette, al meccanismo di cerniera, all'anello del sedile e a tutte le superfici di tenuta interne per ispezione, pulizia,e sostituzione dei componenti mentre il corpo della valvola rimane saldamente collegato al sistema di tubazioni a martello.
• Progettazione del percorso di flusso resistente ai propanti:Il percorso di flusso attraverso il condotto a tubo intero con contorni interni lisci elimina le tasche, le scanalature e le zone di stagnazione in cui si accumulano sabbia fratturante e proppant ceramico,prevenire l'accumulo che provoca interferenze dei sedili delle valvole e le perdite delle valvole di controllo nei progetti convenzionali.
• Marcatura universale dell'impianto di direzione:Una freccia di direzione del flusso sollevata, forgiata integralmente nel corpo della valvola, fornisce una guida permanente e a prova di manomissione visibile in tutte le condizioni di illuminazione e non influenzata da vernice, rivestimenti,corrosione, o abrasione superficiale durante anni di servizio sul campo.

La valvola di controllo in linea Hammer Union con i collegamenti della figura 1502 è il dispositivo standard di prevenzione del deflusso per l'industria mondiale dei servizi di pompaggio ad alta pressione,utilizzato ovunque più pompe ad alta potenza scarichino in un collettore comune e l'integrità dell'isolamento della pompa non sia negoziabileGli scenari primari di utilizzo comprendono operazioni di fratturazione idraulica in cui flotte da 2.500 a 5.500 unità sono utilizzate.000 cavalli di potenza funzionano in parallelo contro pressioni di rottura della formazione superiori a 10,000psi, with each pump protected by a dedicated check valve at its discharge connection to the frac manifold to prevent catastrophic reverse flow if a pump fluid end fails or a power end seizes during the high-pressure stimulation treatment. Additional critical applications include cementing unit high-pressure discharge lines where backflow of cement slurry into the pump would result in solidified cement within the fluid end requiring complete pump disassembly, apparecchiature di prova di superficie di pozzo in cui gli idrocarburi prodotti sotto pressione di formazione devono essere impediti positivamente di riversarsi verso il separatore di prova e il sistema di accensione,e isolazione a pressione delle corde dei tubi di bobina in cui le valvole di controllo nell'assemblaggio a foro inferiore impediscono ai fluidi del pozzo di entrare nella bobina in condizioni di pressione inversa. The hammer union design is specifically valued in mobile pumping service operations where equipment is continuously transported between well locations and the speed and simplicity of hammer union make-up versus flanged connections directly impacts the number of fracturing stages that can be completed per day, un fattore economico chiave nei programmi di sviluppo delle risorse non convenzionali.

Each Hammer Union Inline Check Valve is manufactured under an ISO 9001 certified quality management system and subjected to a comprehensive pressure testing and inspection program exceeding minimum API 6A requirementsLa prova comprende la prova di pressione idrostatica della conchiglia a 22,500 psi con criteri di accettazione di perdita zero,prova delle perdite del sedile del gas sia a bassa pressione che a pressione differenziale nominale completa, utilizzando il mezzo di prova dell'azoto, e verifica del ciclo funzionale in dieci cicli aperti-chiusi completi con riprova delle perdite del sedile.i profili dei filetti e dei filetti sono verificati con indicatori di anello e di spina calibratiLe superfici esterne sono rivestite di un rivestimento protettivo in fosfato con una pellicola di olio antirrugina.e tappi di bulloni prima della craterazioneL'imballaggio per l'esportazione utilizza scatole di compensato pesanti certificate ISPM 15 con inserti di schiuma di polietilene stampati su misura e confezioni di essiccanti industriali.Il pacchetto completo di documentazione comprende certificati di prova dei materiali con analisi chimica completa e relazioni sulle proprietà meccaniche, falsificazione di certificazioni con tracciabilità dei lotti di calore, registrazioni di esami non distruttivi, comprese le relazioni di ispezione degli ultrasuoni e delle particelle magnetiche,grafici di prova idrostatica e di gas con registrazione elettronica dei dati, certificati di monogramma API 6A e specifiche dettagliate della coppia di installazione per i collegamenti a martello.LTD è dedicato a fornire valvole di controllo martello unione che forniscono coerente, una protezione affidabile contro il deflusso nelle più esigenti applicazioni di pompaggio ad alta pressione nel settore globale dei servizi dei giacimenti petroliferi.
