Valvola di controllo in linea in acciaio forgiato API 6A 15000psi Martello Union Tipo Disegno di accesso interno per il campo petrolifero

La valvola di ritegno in linea in acciaio forgiato con ingresso superiore è un dispositivo di prevenzione del riflusso di alta qualità progettato specificamente per il servizio petrolifero ad alta pressione, dove l'integrità del sistema e il rapido accesso per la manutenzione sono requisiti operativi critici. A differenza delle valvole di ritegno convenzionali con ingresso laterale o a wafer che richiedono la rimozione completa dalla tubazione per l'ispezione o la riparazione interna, il design con ingresso superiore consente l'accesso completo a tutti i componenti interni, inclusi il battente, l'anello di sede, il perno di cerniera e le superfici di tenuta attraverso l'apertura del cofano superiore senza disturbare le saldature del corpo valvola o le connessioni di accoppiamento a martello. Prodotta in acciaio legato forgiato ad alta resistenza in piena conformità con le specifiche API 6A, questa valvola di ritegno è classificata per pressioni di esercizio fino a 15.000 psi ed è ampiamente impiegata in sistemi di manifold di fratturazione, linee di cementazione, pacchetti di test pozzi e linee di scarico di pompaggio ad alta pressione dove la prevenzione affidabile del riflusso influisce direttamente sulla sicurezza del personale e sulla protezione delle attrezzature. La costruzione forgiata fornisce una struttura a grana uniforme superiore, tenacità all'impatto e resistenza alla fatica indotta dalla pressione rispetto alle alternative fuse, rendendo questa valvola la scelta definitiva per il servizio ciclico ad alta pressione nelle operazioni upstream di petrolio e gas.

• Design per manutenzione in linea con ingresso superiore: Tutti i componenti interni, inclusi il gruppo battente, l'anello di sede, il meccanismo di cerniera e gli elementi di tenuta, possono essere accessibili, ispezionati e sostituiti attraverso l'apertura del cofano superiore senza tagliare il corpo valvola dalla tubazione, riducendo drasticamente i tempi di fermo per manutenzione in località remote.
• Costruzione in acciaio legato forgiato: Il corpo valvola, il cofano e tutti i componenti a tenuta di pressione sono realizzati in acciaio legato forgiato con piena tracciabilità dei materiali, offrendo eccezionali proprietà meccaniche, inclusi elevati valori di impatto Charpy e resistenza alla criccazione indotta dall'idrogeno in ambienti di servizio acidi.

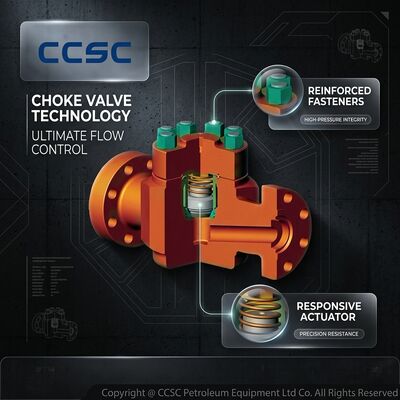

• Meccanismo a battente a chiusura rapida: Il design del battente assistito da molla ottiene una tenuta positiva entro millisecondi dall'inversione o cessazione del flusso, prevenendo effetti di colpo d'ariete e proteggendo pompe, compressori e apparecchiature rotanti a monte dai danni da riflusso.
• Connessioni terminali a accoppiamento a martello Fig1502: Le connessioni standard a accoppiamento a martello sia in ingresso che in uscita consentono un rapido montaggio e smontaggio senza saldatura o tensionamento dei bulloni delle flange, ideali per linee di flusso temporanee, pacchetti di fratturazione e operazioni di test pozzi che richiedono riconfigurazioni frequenti.
• Certificato API 6A con conformità NACE: Prodotto e testato in conformità con i requisiti API 6A 21a edizione, con materiali opzionali conformi a NACE MR0175 / ISO 15156 disponibili per applicazioni di servizio acido contenenti idrogeno solforato.
• Indicazione chiara della direzione del flusso: Una freccia direzionale permanentemente fusa sull'esterno del corpo valvola fornisce una guida inequivocabile all'orientamento di installazione, eliminando il rischio di installazione inversa che renderebbe inoperativa la funzione di ritegno.
• Design robusto di cerniera e perno: Il perno di cerniera sovradimensionato e il gruppo perno sono temprati e lavorati di precisione per resistere al carico d'impatto ripetitivo e alle vibrazioni caratteristiche del servizio di scarico di pompe alternative ad alta pressione.

La valvola di ritegno in linea in acciaio forgiato con ingresso superiore è progettata appositamente per applicazioni di linee di flusso ad alta pressione dove l'accessibilità rapida per la manutenzione e la prevenzione assoluta del riflusso sono obbligatorie. Gli ambienti di impiego primari includono linee di scarico di manifold di fratturazione idraulica dove più pompe ad alta pressione operano in parallelo e il guasto o lo spegnimento di una singola pompa non deve consentire il riflusso dall'header di scarico comune, linee di scarico ad alta pressione di unità di cementazione che garantiscono un flusso di slurry unidirezionale durante le operazioni di cementazione primaria e di riparazione, pacchetti di superficie per test pozzi dove i fluidi prodotti ad alta pressione devono essere positivamente impediti dal rifluire verso separatori di test e apparecchiature di misurazione, e pacchetti di pompaggio per tubi flessibili che richiedono una protezione di ritegno in linea compatta allo scarico della pompa ad alta pressione. Il design con ingresso superiore è particolarmente apprezzato nelle applicazioni offshore su piattaforme e impianti di perforazione dove i vincoli di spazio ristretto rendono impraticabile la rimozione del corpo valvola, e la capacità di manutenere i componenti interni attraverso il cofano superiore mentre il corpo rimane saldato in posizione riduce significativamente i sollevamenti con gru e i requisiti di imbracatura. Questa valvola di ritegno è anche direttamente intercambiabile con i modelli di valvole di ritegno con ingresso superiore FMC Weco, fornendo agli operatori una soluzione alternativa OEM economicamente vantaggiosa che mantiene la piena compatibilità dimensionale e prestazionale con l'infrastruttura di tubazioni a accoppiamento a martello esistente.

Ogni valvola di ritegno in linea in acciaio forgiato con ingresso superiore viene sottoposta a test di pressione completi in conformità con i requisiti API 6A prima della spedizione, inclusi test idrostatici del guscio a 22.500 psi e verifica della tenuta del sedile a pressioni differenziali basse e alte. Tutte le superfici di tenuta ricevono l'applicazione di composto anti-grippaggio e le connessioni terminali sono dotate di tappi protettivi per filettatura e tappi per foro di accoppiamento per prevenire contaminazione e danni meccanici durante il transito. L'imballaggio standard per l'esportazione consiste in casse di compensato fumigato per carichi pesanti con imbottitura interna in schiuma sagomata, assorbitori di umidità essiccanti ed etichette indicatrici di urti. Pacchetti di documentazione completi, inclusi certificati di prova dei materiali, rapporti di forgiatura, grafici di prova idrostatica, registri NDE e certificati di conformità API 6A accompagnano ogni spedizione di valvola, garantendo la piena tracciabilità dalle materie prime all'ispezione finale.
