Valvola d'aria regolabile ad azionamento idraulico API 6A Controllo remoto del flusso 10000psi Feedback sulla posizione di sicurezza

La valvola di strozzamento regolabile ad attuazione idraulica CCSC offre un controllo del flusso remoto e ripetibile per installazioni di testa pozzo e manifold di strozzamento dove la regolazione manuale è impraticabile o non sicura. La valvola combina la collaudata strozzatura regolabile a spillo con un attuatore idraulico che posiziona lo stelo con precisione in base a un segnale di controllo, consentendo di modificare l'apertura della strozzatura da un pannello remoto, un controllore di processo o un sistema di arresto di emergenza. L'assemblaggio è fabbricato secondo le pratiche API 6A e API 16C ed è disponibile con configurazioni di attuatore fail-safe aperto o fail-safe chiuso per adattarsi alla filosofia di sicurezza dell'installazione.

Poiché l'attuatore è azionato da potenza idraulica anziché da sforzo manuale, la strozzatura può essere regolata mentre il manifold è sotto piena pressione di esercizio senza esporre il personale all'area ad alta pressione. Un trasmettitore di feedback di posizione integrale riporta la posizione effettiva dello stelo alla sala di controllo, in modo che l'operatore conosca sempre la vera apertura della strozzatura anziché fare affidamento su un valore dedotto. Questa combinazione di funzionamento remoto e feedback di posizione rende la valvola un componente essenziale dei moderni sistemi automatizzati di test di pozzo e di ottimizzazione della produzione.

• Attuazione remota idraulica: posizionamento dello stelo fluido e potente azionato dalla pressione di alimentazione idraulica da 1.500 psi a 3.000 psi.
• Configurazione fail-safe: disponibile come fail-safe chiuso o fail-safe aperto con ritorno a molla per la logica di sicurezza specifica dell'installazione.
• Feedback di posizione: trasmettitore di posizione lineare fornisce al sistema di controllo una misurazione in tempo reale dell'apertura della strozzatura.
• Pronto per interfaccia ESD: l'attuatore risponde direttamente ai segnali di arresto di emergenza per un rapido isolamento del pozzo su richiesta.

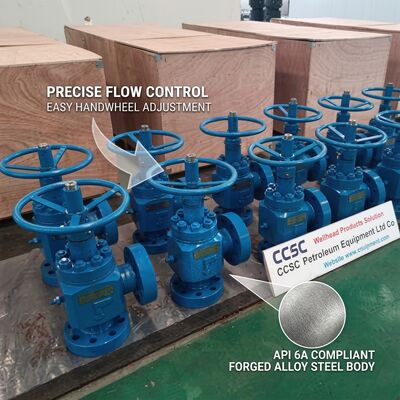

• Trim a spillo collaudato: lo spillo e la sede in carburo di tungsteno offrono un controllo del flusso accurato e resistenza all'erosione a elevate cadute di pressione.

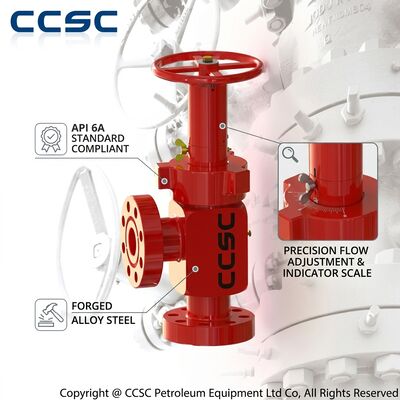

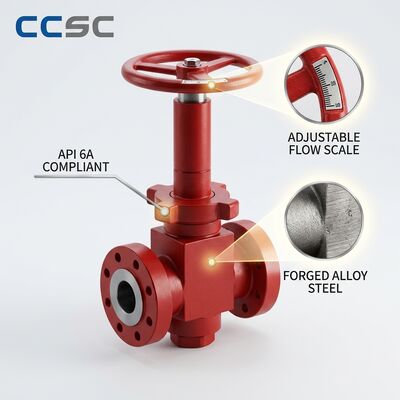

• Corpo in acciaio legato forgiato: involucro contenente pressione fabbricato da forgiati di qualità con piena tracciabilità del materiale.
• Override manuale: l'override a volantino consente il funzionamento locale durante la messa in servizio o quando l'alimentazione idraulica non è disponibile.

La valvola di strozzamento regolabile ad attuazione idraulica è specificata per teste pozzo di piattaforme non presidiate, località remote onshore, manifold di strozzamento automatizzati e impianti di processo dove il flusso deve essere regolato da una sala di controllo centrale. Viene utilizzata in schemi di ottimizzazione della produzione che regolano continuamente la strozzatura per mantenere una pressione di testa pozzo target, in skid di misurazione di flusso multifase che necessitano di una rapida risposta alle mutevoli condizioni di flusso e in sistemi di iniezione che proteggono i serbatoi da picchi di pressione. La valvola è ugualmente preziosa nelle campagne di test di pozzo in cui un programma di modifiche della strozzatura viene eseguito automaticamente mentre gli ingegneri monitorano da remoto la linea di separazione.

Ogni valvola di strozzamento ad attuazione idraulica riceve un collaudo completo a pressione del corpo valvola e del trim, insieme a un collaudo funzionale dell'attuatore, inclusa la verifica della corsa, il tempo di risposta fail-safe e la calibrazione del feedback di posizione. I certificati di collaudo vengono rilasciati contro il numero di serie e conservati con la documentazione del materiale per l'unità completa. Prima dell'esportazione, la valvola viene svuotata dal fluido di prova, le porte dell'attuatore vengono tappate e l'assemblaggio viene protetto dall'umidità e dai danni meccanici in una cassa di compensato appositamente costruita. CCSC supporta l'attrezzatura con disegni di installazione, documentazione schematica idraulica e guida alla messa in servizio per l'interfaccia del sistema di controllo.
