Valvola dell'aria ad ago regolabile flangiata API 6A 2 1/16 pollici 10000psi Collettore dell'aria in acciaio legato forgiato EE

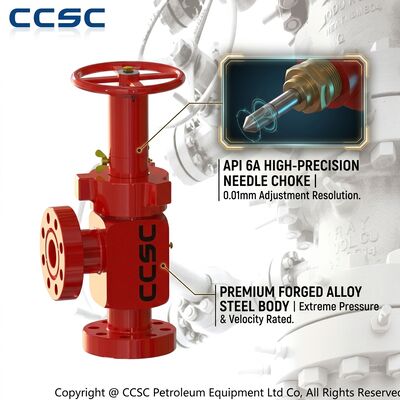

La valvola di strozzamento ad ago regolabile flangiata CCSC è un dispositivo di controllo del flusso API 6A progettato per la regolazione precisa dell'effluente del pozzo nel collettore di strozzamento, nel test dei pozzi e nel servizio di produzione. La valvola utilizza un corpo in lega di acciaio forgiato con connessioni terminali flangiate e uno stelo ad ago in acciaio inossidabile che si sposta in una sede sostituibile per controllare l'area del flusso con eccellente risoluzione. Ogni unità è prodotta in conformità con la pratica di progettazione API 6A e API 16C, con il rivestimento del flusso completo costruito attorno a componenti in carburo di tungsteno che resistono all'azione di taglio della sabbia prodotta e del fluido ad alta velocità.

La struttura a spillo offre all'operatore una relazione semplice e prevedibile tra la posizione del volantino e la portata, mentre una scala indicatore lavorata sul coperchio mostra in ogni momento l'esatta apertura. Ciò rende la valvola di strozzamento flangiata particolarmente apprezzata per le operazioni di collaudo di pozzi in cui la portata deve essere spostata attraverso una serie di posizioni note mentre il separatore e l'apparecchiatura di misurazione vengono monitorati. Il corpo della valvola è progettato per l'installazione flangiata su collettori di strozzatura, consentendo la rimozione rapida del gruppo completo del trim per l'ispezione senza disturbare le tubazioni del collettore.

• Connessioni terminali flangiate:Il design flangiato con giunto ad anello si accoppia direttamente con le uscite del collettore dello starter standard API 6A per un'installazione sicura e senza perdite.

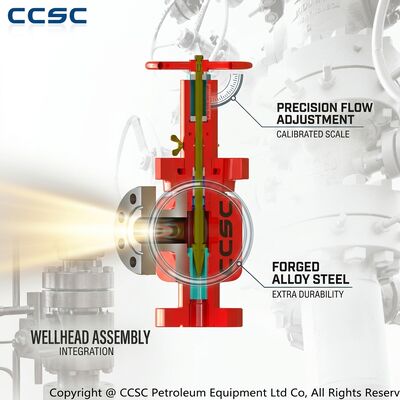

• Regolazione precisa dell'ago:lo stelo dell'ago a filettatura fine fornisce piccole variazioni incrementali del flusso per un controllo accurato dei test dei pozzi.
• Rivestimento in carburo di tungsteno:L'ago con punta in carburo e la sede in carburo resistono alle particelle abrasive e alle elevate cadute di pressione senza una rapida erosione.
• Corpo in acciaio legato forgiato:la struttura omogenea di forgiatura fornisce un involucro affidabile contenente pressione per servizi gravosi.

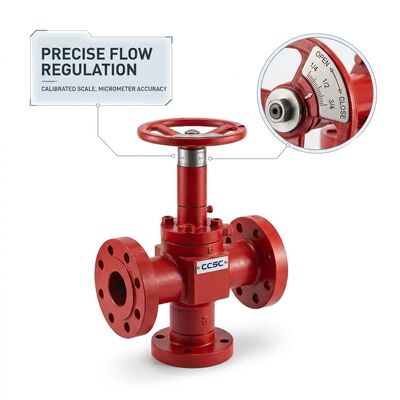

• Scala dell'indicatore:La scala di apertura chiaramente contrassegnata sul coperchio mostra la posizione della valvola e aiuta a riprodurre i punti di prova esatti.
• Finiture intercambiabili:I gruppi ago e sede sono sostituibili sul campo e compatibili con i principali modelli di strozzatori del settore.
• Design a bassa manutenzione:la semplice geometria interna e il cofano accessibile consentono una rapida ispezione e cambio di rifinitura tra un lavoro e l'altro.

La valvola di strozzatura ad ago regolabile flangiata viene applicata su collettori di strozzatura di perforazione, collettori di strozzatura per test di pozzi, collettori ad ala di produzione e linee di flusso di iniezione dove è richiesto un controllo esatto della velocità. I compiti tipici includono programmi di test dei giacimenti che richiedono una sequenza di portate stabilizzate, distribuzione del gas lift in cui ciascun pozzo richiede un punto di regolazione individuale e sistemi di iniezione dell'acqua che devono proteggere la formazione dai picchi di pressione. La connessione flangiata facilita l'integrazione della valvola in pacchetti di prova montati su skid, mentre il corpo forgiato compatto mantiene ridotto l'ingombro complessivo del collettore anche a pressioni elevate.

CCSC esegue una sequenza di test completa su ogni valvola di strozzamento flangiata, inclusi test idrostatici del guscio, test di tenuta della sede e verifica della contropressione in conformità con i requisiti API 6A. I certificati dei materiali, i registri dei trattamenti termici e i rapporti di ispezione dimensionale vengono compilati per la tracciabilità e il rivestimento in carburo di tungsteno viene ispezionato per verificare la qualità della superficie prima dell'assemblaggio. Le valvole vengono quindi pulite, protette con un inibitore di corrosione, dotate di protezioni per le flange e spedite in una robusta cassa di compensato per l'esportazione. È possibile organizzare ispezioni da parte di terzi e pacchetti di documentazione speciale per soddisfare i requisiti delle principali compagnie petrolifere.
