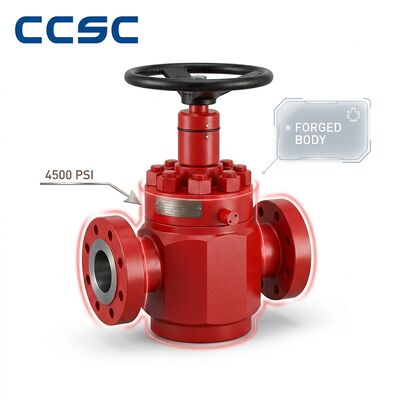

Valvola di porta ad alta pressione in acciaio inossidabile duplex F51 2 pollici 2500LB resistente alla corrosione

Valvola a saracinesca duplex in acciaio inossidabile F51 2" 2500LB

Introduzione al prodotto

Questa valvola a saracinesca ad alta pressione in acciaio inossidabile duplex è prodotta in acciaio inossidabile duplex ASTM A182 F51 (UNS S31803, 1.4462), combinando la resistenza dell'acciaio inossidabile ferritico con la resistenza alla corrosione dell'acciaio inossidabile austenitico. Il design del coperchio con tenuta a pressione Classe 2500LB da 2 pollici offre prestazioni eccezionali in ambienti corrosivi ad alta pressione in cui le valvole standard in acciaio al carbonio e acciaio inossidabile 316 si guastano prematuramente. La microstruttura duplex offre un'eccezionale resistenza alla vaiolatura da cloruro, alla corrosione interstiziale e alla tensocorrosione da cloruro (CSCC). Ideale per sistemi di iniezione di acqua di mare, tubazioni superiori di piattaforme offshore, trattamenti chimici con mezzi clorurati, impianti di desalinizzazione e apparecchiature di produzione sottomarina.

Caratteristiche e caratteristiche principali

• Metallurgia duplex dell'acciaio inossidabile F51:La microstruttura bilanciata di austenite-ferrite (circa 50/50) offre il doppio del carico di snervamento dell'acciaio inossidabile 316 standard fornendo allo stesso tempo una resistenza superiore alla corrosione da cloruri. Il PREN (numero equivalente di resistenza alla vaiolatura) di 33-35 garantisce un'eccellente resistenza alla vaiolatura in ambienti contenenti acqua di mare e cloruri.
• Immunità al cracking da corrosione da stress da cloruro:A differenza dell'acciaio inossidabile 316 austenitico che è altamente suscettibile al CSCC a temperature superiori a 60°C in ambienti contenenti cloruro, il duplex F51 è praticamente immune alla tensocorrosione da cloruro, rendendolo il materiale preferito per i servizi con acqua di mare calda e salamoia.
• Coperchio con tenuta a pressione con materiali duplex:Tutti i componenti contenenti pressione, inclusi corpo, coperchio e fermo della guarnizione di tenuta a pressione, sono realizzati in materiale duplex F51, garantendo una completa resistenza alla corrosione in tutto il gruppo.
• Elevata resistenza, peso ridotto:L'elevato limite di snervamento del duplex F51 (minimo ≥450 MPa) consente sezioni di parete più sottili rispetto al 316 SS per la stessa pressione nominale, con il risultato di valvole più leggere che riducono i requisiti di supporto delle tubazioni.
• Finitura in stellite con superficie dura:Il rivestimento duro Stellite 6 sulle superfici dei sedili fornisce una resistenza all'usura che gli acciai inossidabili duplex da soli non possono ottenere, prevenendo il grippaggio durante il funzionamento in condizioni di differenziale di alta pressione.
• Contenuto di ferrite verificato:Ogni calore del materiale duplex viene verificato per il contenuto di ferrite (obiettivo 35-55%) secondo ASTM E562 mediante il metodo del conteggio dei punti, garantendo il corretto equilibrio di fase per proprietà meccaniche e di corrosione ottimali.

Perché scegliere noi

• Produzione duplex specializzata:Manteniamo attrezzature, parametri di lavorazione e procedure di saldatura dedicati specifici per gli acciai inossidabili duplex e super duplex, prevenendo la contaminazione derivante dalla lavorazione dell'acciaio al carbonio.
• Tracciabilità completa dei materiali:Certificazione completa dei materiali EN 10204 3.2, inclusa analisi chimica (con calcolo PREN), proprietà meccaniche (trazione, snervamento, allungamento, durezza), impatto Charpy a -46°C, contenuto di ferrite e test di corrosione intergranulare secondo ASTM A923 Metodo C.
• Qualificazione NORSOK M-650:I materiali delle nostre valvole duplex e i processi di produzione sono qualificati secondo gli standard NORSOK M-650, soddisfacendo i severi requisiti degli operatori offshore norvegesi di petrolio e gas.
• Verifica PMI:Ogni valvola duplex viene sottoposta all'identificazione positiva del materiale utilizzando l'analisi XRF per verificare la corretta chimica della lega, eliminando il rischio di confusione tra materiali e gradi di acciaio inossidabile standard.

Tabella dei parametri tecnici

Domande frequenti

D: Quando dovremmo specificare il duplex F51 anziché l'acciaio inossidabile 316?
R: Specificare il duplex F51 quando l'applicazione prevede: (1) acqua di mare o acqua salmastra superiore a 25°C dove l'acciaio inossidabile 316 si buca, (2) qualsiasi ambiente contenente cloruri superiore a 60°C in cui l'acciaio inossidabile 316 rischia di cedere al CSCC, (3) sistemi ad alta pressione in cui la maggiore resistenza dell'F51 consente un peso della valvola più leggero o (4) ambienti che richiedono sia resistenza alla corrosione che resistenza all'erosione a causa della maggiore durezza dei materiali duplex. Il PREN di F51 (33-35) rispetto a 316 SS (24-26) quantifica questa migliore resistenza al cloruro.

D: Le valvole duplex sono adatte per applicazioni sottomarine?
R: Sì, le nostre valvole a saracinesca duplex F51 sono adatte per applicazioni sottomarine in acque poco profonde. Per acque profonde (>300 m) sottomarine, consigliamo il super duplex F55 (UNS S32760, PREN > 40) per una maggiore resistenza alla vaiolatura in profondità. La capacità completa di test iperbarici è disponibile per i programmi di qualificazione sottomarina.

D: Quali procedure di saldatura speciali sono necessarie per l'installazione sul campo delle estremità a saldare di testa?
R: Gli acciai inossidabili duplex richiedono un apporto di calore controllato (0,5-2,5 kJ/mm), il controllo della temperatura di interpass (massimo 150°C) e un'adeguata selezione del metallo d'apporto (ER2209 per F51). Forniamo documentazione WPS dettagliata e possiamo fornire coupon di qualificazione della procedura di saldatura per la qualificazione del vostro appaltatore di saldatura sul campo.
