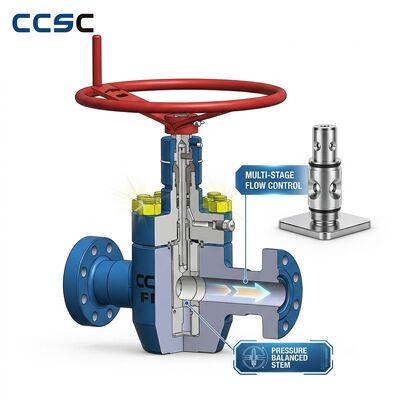

Attraverso il condotto di espansione valvola A516 Gr70 4 pollici 1500LB Slab Gate Pipeline Pigging trasporto di olio

Attraverso la valvola di espansione del condotto 4" 1500LB

Introduzione del prodotto

Questa valvola di cancello di espansione del condotto, nota anche come valvola di cancello di lastra, è progettata per il servizio di isolamento delle condotte critiche nelle condotte di trasmissione di petrolio e gas a lunga distanza.La valvola di classe 1500LB da 4 pollici presenta un foro completo attraverso il design del condotto in cui l'apertura del cancello corrisponde esattamente al diametro interno del tubo quando è completamente aperto, garantendo una restrizione di flusso zero e consentendo il passaggio senza ostacoli dei calibri di ispezione delle condotte (porci) e degli strumenti di pulizia.Il meccanismo di apertura parallelo di espansione utilizza la pressione della linea per energizzare il sigillo del sedile a valle, mentre un'azione meccanica di cuneo fornisce un sigillo positivo a monteConforme all'API 6D, questa valvola è ideale per le condotte di petrolio greggio, la trasmissione di gas naturale, le linee di prodotti raffinati e l'isolamento delle caverne di stoccaggio sotterranee.

Caratteristiche principali

• Disegno del condotto a foratura completa:L'apertura del cancello corrisponde al pieno diametro interno del tubo quando aperto, fornendo un passaggio liscio per i maiali intelligenti, i maiali di pulizia e i maiali sferici senza graffi o danni.Questo è essenziale per i moderni programmi di gestione dell'integrità delle tubazioni.
• Meccanismo di porta di espansione parallela:A differenza delle valvole a cuneo, il cancello di espansione parallela utilizza due metà di cancello separati con un meccanismo interno a cuneo.il cuneo espanderà meccanicamente entrambe le metà del cancello verso l' esterno contro i sediliLa pressione della linea fornisce quindi ulteriore energia al sedile a valle.
• Capacità di doppio blocco e sanguinamento (DBB):Con la valvola chiusa e la cavità drenata, i sedili a monte e a valle forniscono sigillamento indipendente, consentendo la verifica dell'integrità della guarnizione monitorando l'apertura di emorragia della cavità corporea.Questo soddisfa i requisiti DBB per l'isolamento critico.
• Intrappolamento di cavità zero:La cavità del cancello è completamente evacuata quando la valvola è completamente aperta o completamente chiusa.Questo elimina il blocco della pressione da espansione termica dei fluidi intrappolati e previene la contaminazione del prodotto tra i lotti in condotte multi-prodotto.
• Sedie auto-rilevanti:Gli inserti di sedile in PTFE alimentati a molla allentano automaticamente l'eccessiva pressione della cavità verso l'alto, evitando la sovrapresurizzazione del corpo secondo i requisiti API 6D.
• Progettazione a sicurezza antincendio:Certificato secondo le norme di sicurezza antincendio API 6FA/BS 6755 Parte 2 con sedile secondario metallo-metallo che mantiene l'integrità dello shut-off dopo che i sedili morbidi in PTFE sono distrutti dal fuoco.

Perché scegliere noi

• API 6D Monogramma con licenza:Il nostro stabilimento di produzione detiene la licenza API 6D monogramma per valvole di condotte, con il sistema di qualità verificato ai requisiti API Q1.
• Tenuta del sedile testata al gas:Ogni valvola è sottoposta a prove di sedile a gas a bassa pressione (5-15 PSI di azoto) oltre alle prove idrostatiche, verificando una perdita di bolle zero secondo i criteri di accettazione API 6D.
• Verifica completa del DBB:La funzione di doppio blocco e di sanguinamento viene verificata su ciascuna valvola testando in modo indipendente entrambi i sedili con la cavità a ventilazione, fornendo una certificazione di prestazione DBB documentata.
• Esperienza nel progetto pipeline:Le nostre valvole di passaggio sono installate nei principali progetti di condotte transnazionali in Asia e Africa, con pacchetti di documentazione completa del progetto a supporto dei requisiti dell'appaltatore EPC.

Tabella dei parametri tecnici

Domande frequenti

D: Perché la progettazione di un condotto attraverso è importante per le valvole delle condotte?
A: attraverso il condotto assicura che il foro della valvola corrisponda esattamente all'ID del tubo quando aperto.(2) eliminazione delle turbolenze e della caduta di pressione alla valvola, (3) prevenire l'accumulo di sedimenti nella cavità della valvola e (4) evitare la miscelazione dei prodotti tra i lotti in condotte multi-prodotto.È un requisito obbligatorio di cui all'API 6D per le valvole di isolamento delle condotte..

D: Che cos'è il DBB (Double Block and Bleed) e quando è richiesto?
R: DBB significa che con la valvola chiusa, sia i sedili a monte che quelli a valle forniscono sigilli indipendenti e la cavità del corpo può essere ventilata/drainata tra di loro.Ciò consente di verificare che nessuno dei sedili abbia perdite prima delle attività di manutenzione. DBB è richiesto per l'isolamento positivo in cui i lavoratori saranno a valle della valvola, secondo le normative di blocco / taglio OSHA e molti standard di sicurezza degli operatori.

D: Questa valvola può essere installata in qualsiasi orientamento?
R: Le valvole di porta attraverso condotto possono essere installate in orientamento orizzontale o verticale della tubazione.Per orientamento orizzontale dello stelo, sono richieste particolari considerazioni per il supporto del fusto e dell'attuatore  specificare l'orientamento dell'installazione al momento dell'ordine.
