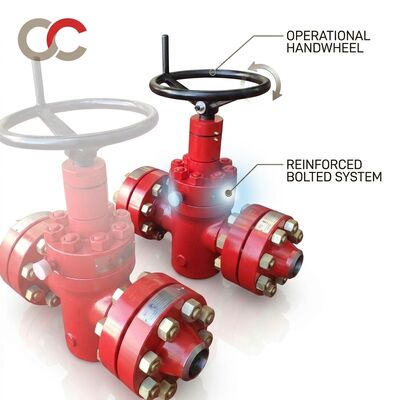

API 6A Valvola di apertura di portata a testa di pozzo a fianco 2-1/16 pollici 5000 PSI PSL3 EE-NL Porta di espansione a doppio sigillo

API 6A Valvola di porta a testa di pozzo a flangia 2-1/16" 5000 PSI

Introduzione del prodotto

Questa valvola di porta a testa di pozzo a flangia API 6A è appositamente progettata per applicazioni in superficie a monte del petrolio e del gas, tra cui assemblaggi a testa di pozzo, alberi di Natale, collettori di soffocamento e isolamento delle linee di flusso.Per il calcolo delle emissioni di CO2.5 MPa) di pressione di lavoro con requisiti di qualità PSL3, la valvola è dotata di un progetto di doppia porta di sigillatura in espansione che fornisce una sigillatura meccanica positiva sia a monte che a valle.L'apertura nominale da 2-1/16 pollici con estremità a fianco API 6BX è pienamente conforme alle specifiche API 6A 21a edizioneLa classe di temperatura EE-NL con la classe di materiale EE garantisce prestazioni affidabili in ambienti di servizio acidi (NACE MR0175) a temperature da -46°C a 121°C.

Caratteristiche principali

• Espandiamo la progettazione del doppio sigillo:A differenza delle valvole convenzionali, il meccanismo di espansione utilizza un cancello a forma di cuneo che si espande meccanicamente contro entrambi i sedili quando è chiuso.creando un sigillo meccanico positivo indipendente dalla pressione della lineaQuesta progettazione fornisce una chiusura senza perdite anche a basse pressioni differenziali.
• Attraverso il condotto pieno di foratura:L'apertura del cancello corrisponde all'apertura completa del tubo quando è aperto completamente, eliminando la turbolenza, riducendo al minimo la caduta di pressione e consentendo operazioni di pigging senza restrizioni.
• Livello di qualità PSL3:Requisiti di qualità completi, compresi il 100% di NDE volumetrico (UT/RT) di tutti i componenti contenenti pressione, prova di impatto Charpy a temperatura minima di progettazione,e tracciabilità completa secondo i requisiti API 6A.
• Servizio acido conforme:La classe di materiale EE conforme alla NACE MR0175/ISO 15156 garantisce la resistenza alla crepa da stress a solfuro nei fluidi di pozzo contenenti H2S.
• Fittings per l'iniezione di grassi:I dispositivi integrati di lubrificazione del sedile e del tronco consentono la lubrificazione in servizio e l'iniezione di sigillante di emergenza del sedile senza rimuovere la valvola.
• Flanche a bocchette API 6BX:Le flange a giunzione ad anello (RTJ) con guarnizioni ad anello BX forniscono una tenuta ad alta pressione affidabile con pieno contatto metallo-metallo.

Perché scegliere noi

• Fabbrica autorizzata API 6A:Il nostro stabilimento di produzione detiene le licenze API 6A e API Q1 monogrammi attivi, controllati regolarmente dall'American Petroleum Institute per la conformità.
• Il pacchetto completo di documentazione PSL3:Ogni valvola è fornita con un registro completo di fabbricazione (MRB), compresi i certificati di prova dei materiali, i rapporti NDE, i grafici di prova della pressione e i registri di ispezione delle dimensioni finali.
• Gas testato secondo API 6A, appendice F:Oltre alle prove idrostatiche del guscio e del sedile, le valvole sono sottoposte a prove di bassa pressione del sedile del gas (5-15 PSI di aria o di azoto) per verificare lo spegnimento impermeabile alle bolle.
• Supporto al servizio di campo mondiale:Ingegneri di servizio tecnico disponibili per la supervisione dell'installazione, il supporto alla messa in servizio e la formazione sulla manutenzione sul campo presso i pozzi di tutto il mondo.
• Tempo di consegna competitivo:20-30 giorni lavorativi di consegna standard dalla nostra struttura con licenza API, significativamente più veloce di molti produttori americani ed europei per prodotti comparabili API 6A.

Tabella dei parametri tecnici

Domande frequenti

D: Qual è la differenza tra PSL2 e PSL3 per le valvole API 6A?
A: PSL3 richiede controlli di qualità significativamente più rigorosi, compresi il 100% di NDE volumetrico (UT o RT) di tutti i componenti contenenti pressione, test di impatto Charpy V-notch a temperatura minima di progettazione,e controlli più severi della chimica dei materiali con piena tracciabilitàPSL3 è tipicamente specificato per applicazioni critiche di pozzi e alberi di Natale in cui le conseguenze del guasto sono gravi.

D: Queste valvole possono essere utilizzate nel servizio H2S (acido)?
R: Sì, la classe di materiale EE con conformità alla NACE MR0175/ISO 15156 è standard per le nostre valvole API 6A.Tutte le parti contenenti la pressione e quelle che regolano la pressione sono sottoposte a prova di durezza (HRC 22 max) per garantire la resistenza alla crepa da sollecitazione da solfuro.

D: Fornisce servizi di ispezione di terze parti?
R: Sì, ci coordiniamo con tutte le principali agenzie di ispezione di terze parti, tra cui Bureau Veritas, SGS, TUV e DNV per il test dei testimoni, la verifica dei materiali e l'ispezione finale presso le nostre strutture.L'organismo di ispezione può timbrare e firmare tutti i documenti di prova.
